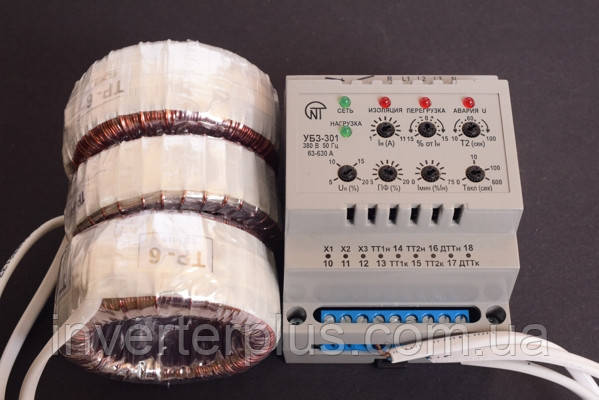

Універсальний блок захисту УБЗ-301 (63-630А)

  • В наявності

3 795

Універсальний блок захисту УБЗ-301 (63-630А)
Універсальний блок захисту УБЗ-301 (63-630А)В наявності
3 795
+380 (97) 228-60-50
Viber, Telegram
  • +380 (96) 069-82-09
+380 (97) 228-60-50
Viber, Telegram
  • +380 (96) 069-82-09
повернення товару протягом 14 днів за домовленістю

Основнi характеристики:

  • Номінальний ток двигуна: 63-630А;
  • Зовнішні трансф. струму: в комплекті;
  • Індикація: Світлодіоди;
  • Кількість захистів: 7;
  • Виконання: DIN-рейка;
  • Габаритні розміри: чотири модулі типу S;
  • Маса:  0,2;
  • Гарантія: 10 років.

Універсальний блок захисту електродвигунів УБЗ-301 (далі по тексту блок) призначений для постійного контролю параметрів мережевої напруги і діючих значень фазних/лінійних струмів трифазного електрообладнання 380В/50Гц, в першу чергу, асинхронних електродвигунів (ЕД), потужністю від 2,5кВт до 315кВт, у тому числі і в мережах з ізольованою нейтраллю.

Випускаються три модифікації приладу по номіналах струму:

  • УБЗ-301 (5-50A);
  • УБЗ-301 (10-100A);
  • УБЗ-301 (63-630A).

Здійснює повний та ефективний захист електроустаткування відключенням від мережі та/або блокуванням його пуску в наступних випадках:

  • неякісній мережевій напрузі (недопустимі стрибки напруги, обрив фаз, порушення чергування і злипання фаз, перекос фазних/лінійних напруг);
  • механічних перевантаженнях (симетричне перевантаження по фазним/лінійним струмам) захист від перевантаження з залежною витримкою часу;
  • несиметричних перевантажень по фазним/лінійним струмам, пов’язаних з ушкодженнями всередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;
  • асиметрії фазних струмів без перевантаження, пов’язаних з порушенням ізоляції всередині двигуна і/або кабелю, що підводиться;
  • зникненні моменту на валу ЕД («сухий хід» – для насосів) – захист по мінімальному пусковому та/або робочому струму;
  • при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;
  • замиканні на «землю» обмотки статора під час роботи – захист по струмам витоку на «землю».

Блок забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).

Виконує наступні функції:

  • просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
  • установку робочого струму ЕД, відмінного від стандартних значень з урахуванням тривало-допустимого перевантаження;
  • спрацювування по перевантаженню з залежною витримкою часу. Струмо-часова характеристика побудована для умовно холодного двигуна. В процесі роботи вирішується диференціальне рівняння теплового балансу ЕД. Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявність теплового перевантаження. Цей метод дозволяє також враховувати нагрів ЕД при пусках і обмежити (за бажанням замовника) їх кількість в одиницю часу;
  • можливість зрушувати струмо-часову характеристику як по осі струмів, (пот. № 1,2), так і по осі часу (пот. № 3 - час спрацьовування при двократному перевантаженні);
  • виставлення порогів спрацьовування за мінімальним/максимальним напруженням, перекосу лінійних напруг і фазних струмів, а також часу автоматичного повторного включення на розсуд замовника самостійно;
  • індикацію виду аварії, наявності мережевої напруги, струмового діапазону, на який налаштований блок і включення навантаження;
  • через блок обміну БО-01 дозволяє здійснювати обмін і передачу інформації по протоколу RS-485 (БО-01 поставляється під замовлення).

Специфікація
Інформація для замовлення
  • Ціна: 3 795
