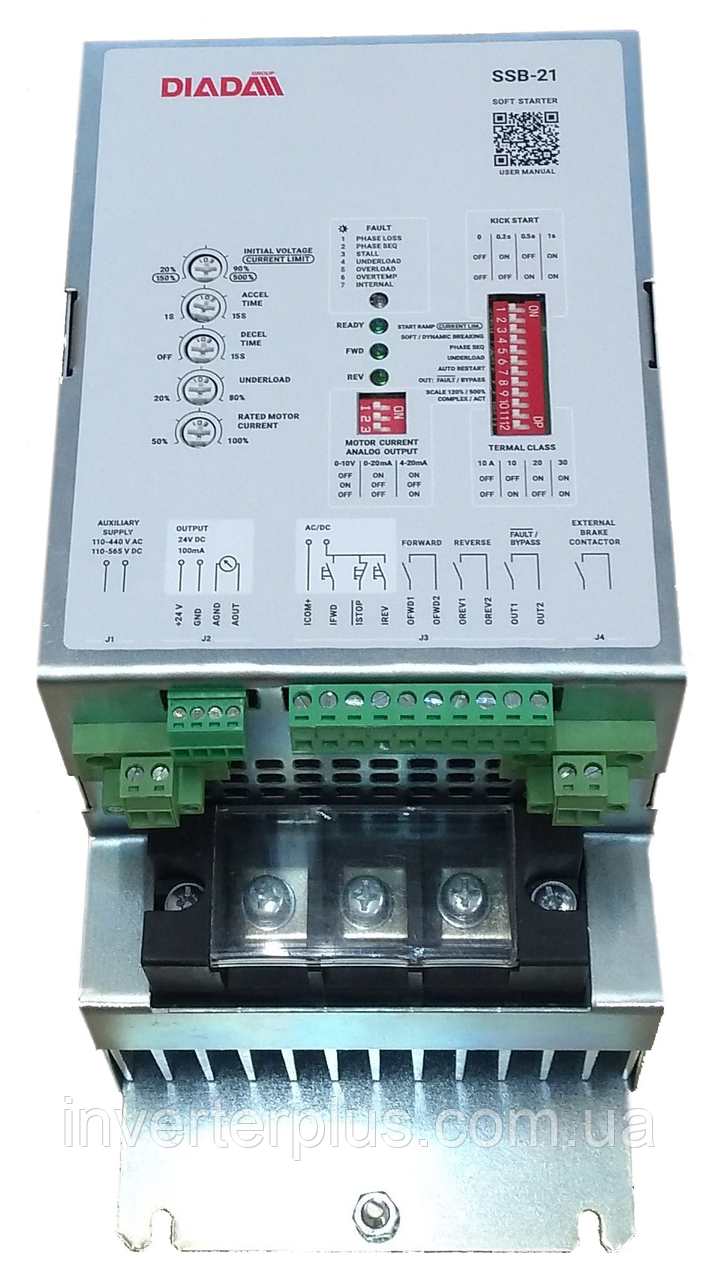

Пристрій плавного пуску SSB-21-37 для двигунів з потужністю 11кВт; 15кВт, 18,5 кВт 3х400В
- Немає в наявності
14 784 ₴
Режими роботи пристрою:
Пуск з лінійною зміною напруги. В даному режимі пристрій формує лінійну траєкторію напруги на обмотках статора, що призводить до плавної зміни значень пускового струму і моменту. Це дозволяє мінімізувати вплив пуску двигуна на електричну мережу за рахунок зменшення кидків струму та падіння напруги в мережі.
Пуск з обмеженням максимального струму. Це ефективний режим пуску асинхронного двигуна, в якому автоматично підтримується задане значення струму на протязі всього часу розгону, що гарантує надійний запуск навіть в умовах обмеженої потужності мережі.
Плавна зупинка і динамічне гальмування. Пусковий пристрій забезпечує плавну зупинку лінійною зміною напруги, динамічне гальмування постійним струмом або зупинку на вибігу.
Режим пуску з початковим поштовхом. Призначений для подолання початкового моменту тертя при рушанні з місця. Пуск реалізується короткочасною (частки секунди) подачею напруги мережі на обмотки двигуна, після чого починається режим плавного розгону.
Захист двигуна. Пристрої плавного пуску SSB-21 захищають двигун і механізм від впливу таких негативних явищ, як: перебіг надструмів, тривалих перевантажень, аварійного холостого ходу, перегріву перетворювача, а також проблем з живленням або заклинюванням ротора.
Виробництво і постачання:
- Пристрої плавного пуску серії SSB-21 виготовлено в Україні;
- Поставка пристроїв плавного пуску здійснюється зі складу в Києві;
- При відсутності необхідних моделей здійснюється поставка на замовлення.
Технічна підтримка:
- Підбір технічних засобів для ваших завдань.
- Кваліфіковані консультації щодо застосування, монтажу, налаштування та експлуатації.
- Розробка рішень систем автоматизації з використанням електроприводу.
| Технічні характеристики | |
|---|---|
| Аналоговий вихід (моніторинг активного та повного струму навантаження) | 0...10В, 4...20мА, 0...20мА |
| Вибір режимів роботи | DIP - перемикач |
| Вихідна напуга вбудованого джерела живлення, В | 24 DC ± 10% |
| Габаритні розміри при вертикальному розміщенні, В×Ш×Г), мм | 295х130х160 |
| Діапазон номінальних струмів, А | 22-37 |
| Діапазон пускового струмового обмеження, % Ін | 150...500 |
| Діапазон часу розгону/гальмування, секунд | від 1 до 15 |
| Задавання параметрів | Потенціометри |
| Клас захисту від перевантаження, згідно IEC 60947-4-2 | 10А, 10, 20, 30 |
| Кількість регульованих фаз | 2 |
| Максимальна напуга дискретних виходів, У | 250 AC / DC 30 |
| Максимальна споживана потужність, Вт | 15 |
| Максимальний вихідний струм вбудованого джерела живлення, мА | 100 |
| Максимальний опір навантаження аналогового виходу в струмовому режимі, Ом | 500 |
| Максимальний струм дискретних виходів, А | 3 AC / 3 DC |
| Маса нетто, кг | 3,8 |
| Мінімальний опір навантаження аналогового виходу в потенційному режимі, Ом | 500 |
| Напуга ізольованих дискретних входів, У | 12...400 AC / 12...310 DC |
| Номінальна напуга живлення пристрою, В | 110...440 АС, 110...565 DC |
| Номінальна потужність електродвигунів (при напрузі 400В), кВт | 11; 15; 18,5 |
| Номінальна робоча напуга силової частини | 110..440 при 50/60 Гц |
| Реалізація керування та захистів | Цифрова, мікроконтролер |
| Робочий температурний діапазон, °С | від 0 до +40 |
| Рівень початкової напруги, % Uн | 20...90 |
| Рівень струму недовантаження, % Ін | 20...80 |
| Струм ізольованих дискретних входів AC/DC, мА | 3 |
| Час дії поштовху при U = 0,8 Uн, секунд | 0; 0,2; 0,5; 1 |
| Користувацькі характеристики | |
| Мoдель | SSB-21-37 |
| Ступінь захисту | IP20 |
