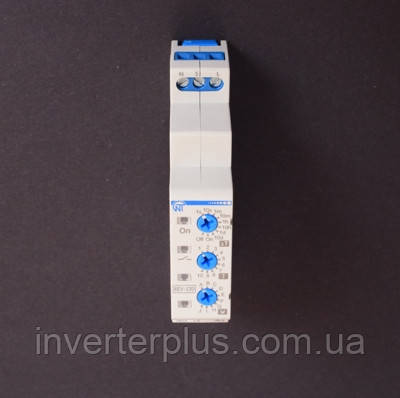

Реле часу REV-120/РЕВ-120

Основнi характеристики:

• Індикація: світлодіоди;
• Струм комутації: 16А;
• Кількість програм: 10;
• Управління: Потенціометр;
• Інтервал часу: від 0,1с до 10 днів;
• Керуючий контакт: Так;
• Габаритні розміри: 90х65х18;
• Маса: 0,15кг;
• Гарантія: 10 років.

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для увімкнення-вимикання навантаження через задані користувачем інтервали часу.

Прилад монтується на стандартну DIN-рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу "ΔТ", регулятор установки часу "Т", регулятор установки режиму роботи "W".

У REV-120 передбачено 10 режимів роботи:

• Затримки на включення;
• Витримки часу при подачі живлення;
• Періодичний з затримкою при включенні;
• Періодичний з витримкою часу при включенні;
• Затримки на відключення (у разі роз'єднання керуючого контакту);
• Імпульсний 1 (при замиканні керуючого контакту);
• Імпульсний 2 (у разі роз'єднання керуючого контакту);
• Затримки включення-виключення (по керуючому контакту);
• Крок реле навантаження (при кожному замиканні керуючого контакту);
• Генератор імпульсу 0,5с.

Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою.

До підключення пристрій треба налаштувати.

Налаштування реле часу виконується в наступному порядку: потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того, в якому положенні регулятор знаходиться, після чого за годинниковою стрілкою встановити необхідний режим), потім встановити часовий інтервал регулятором "ΔТ", далі регулятором "Т" встановити час.

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів пристрою при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на час не менше 1с) і повторного включення живлення пристрою.
